SOLIDWORKS的分割命令是一个实用工具，可以将零件分割成多个部分。使用此命令，您可以分割 SOLIDWORKS 模型，并决定保留或删除哪些部分。

这是处理多实体部件和导入几何体的重要工具，可以将单个实体或曲面分割成多个实体，而不会去除任何材料。SOLIDWORKS软件

什么是 SOLIDWORKS 分割命令？

SOLIDWORKS 中的“分割”命令用于从现有零件创建多个截面。它允许您使用现有平面和面来相交几何体并切割所需的实体。

SOLIDWORKS CommandManager 中的“拆分”命令

修剪工具

进行无延伸修剪时，被修剪的物体必须与被切割的物体完全相交。如果进行无限延伸修剪，则修剪物体将无限延伸。solidworks价格

不使用扩展的几何体包括曲面体和非平面面，而无限扩展的几何体包括参考平面、平面模型面和草图。

靶体

“目标实体”部分允许您选择要拆分的实体。这在处理多实体部件时非常有用，因为您可能只想拆分单个实体而不影响其他实体。

生成体

关于要保留或移除的实体的选项位于“结果实体”下。必须至少选中一个复选框才能创建拆分。

如何使用拆分命令

这个例子展示了如何使用“分割”命令将一个橙子切成两半。

使用 SOLIDWORKS 分割命令：

1. 在 SOLIDWORKS 中打开现有零件。

2. 从命令管理器的“功能”选项卡或“插入”菜单中选择“拆分”命令。

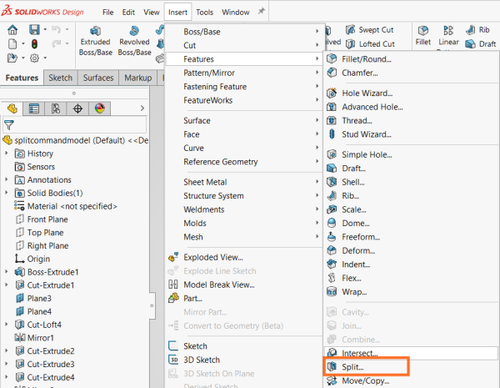

通过“插入”菜单访问“拆分”命令

3. 在“修剪工具”部分，选择要使用的切割几何类型。

4. 在“目标实体”部分，选择要分割的实体。默认情况下，所有实体均已选中。

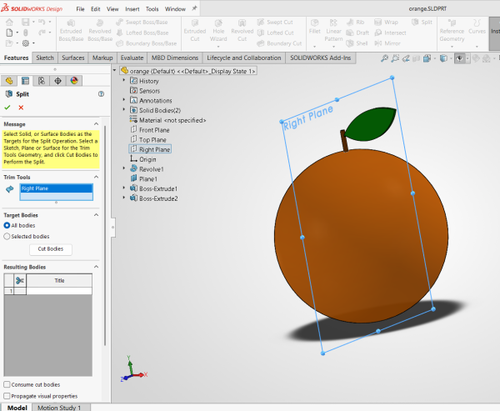

设置拆分条件

5. 选择要修剪的实体。如果要移除分割后的实体，请使用“消耗切割后的实体”选项。购买solidworks

6. 接受命令以确认拆分。

为什么要使用拆分命令？

对于需要创建独立零件进行装配、修改单个零件以及提高设计精度的用户来说，“分割”命令非常有用。使用“分割”命令，您可以先利用对称性，然后再进行单独的修改，从而提高效率。solidworks官网

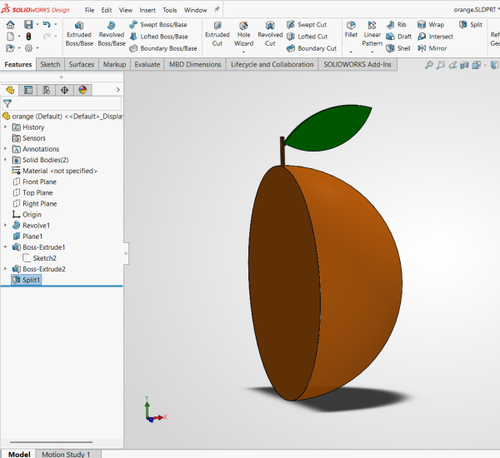

一个被劈成两半的模型

如果您的目标是设计装配体的零部件，您可以先在一个零件中构建该装配体，然后使用 SOLIDWORKS 的“拆分”命令将其分解为各个零部件。之后，您可以使用“保存实体”命令将分离的实体导出为单独的文件。
